Popis

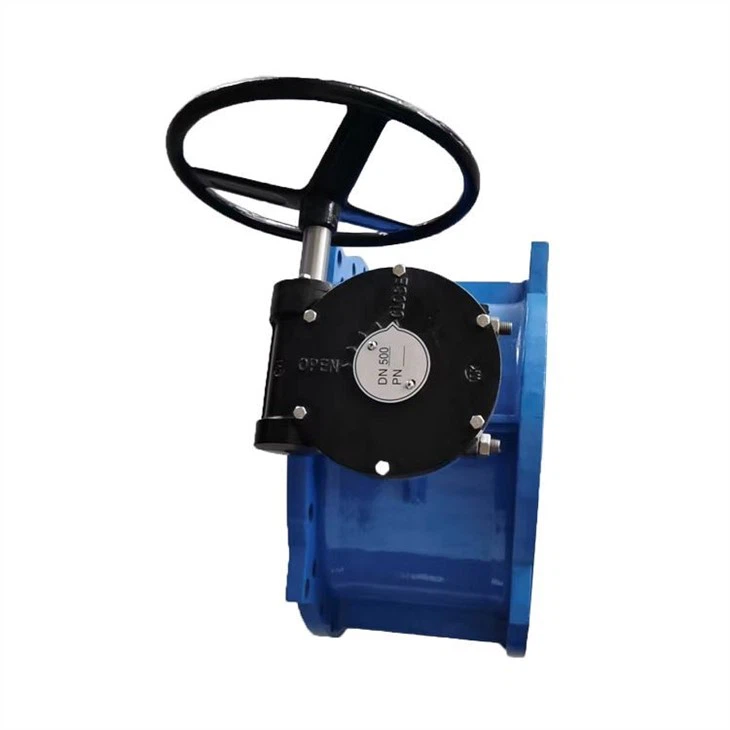

Dvojitý excentrický škrticí ventil se používá hlavně pro odvodnění vodních elektráren, elektráren, chemického průmyslu, inženýrství vodních zdrojů, výstavby zařízení na ochranu životního prostředí a dalších systémů. Ve srovnání s centrálním škrticím ventilem je škrticí klapka odolnější vůči vysokému tlaku, delší životnost a lepší stabilita.
Dvojitý excentrický škrticí ventil je vysoce výkonný ventil, který dokáže efektivně řídit průtok tekutin v různých průmyslových odvětvích. Tento ventil má ve své konstrukci dvě excentricity, které mu pomáhají fungovat lépe než ostatní klapky. Poskytuje pozitivní uzavření a funguje efektivně ve vysokotlakých aplikacích.
Motýlkový ventil je spolehlivým produktem, protože jeho jedinečný design pomáhá snižovat opotřebení, což následně prodlužuje životnost ventilu. Tento ventil funguje hladce a vyžaduje minimální údržbu, což z něj činí nákladově efektivní volbu pro průmyslová odvětví. Navíc jeho rychlý a snadný proces instalace šetří čas a námahu.
Tento produkt je vysoce ceněn v automatizačním průmyslu pro své přesné možnosti ovládání. Ventil lze snadno nastavit pro řízení průtoku tekutin podle požadavků aplikace. Díky své flexibilitě při provozu v různých průtokech je vhodný pro různá průmyslová odvětví včetně ropného a plynárenského průmyslu, úpravy vody a chemického a petrochemického průmyslu.
Další výhodou klapky je její schopnost minimalizovat úniky. Konstrukce umožňuje těsné utěsnění, které zajišťuje úplné uzavření ventilu a zabraňuje úniku kapaliny. Tato funkce z něj dělá ideální volbu pro aplikace, kde může být únik kapaliny nebezpečný.
Závěrem lze říci, že klapka je vysoce spolehlivý produkt, který se osvědčil v různých průmyslových odvětvích. Jeho vysoký výkon, přesné ovládání a dlouhá životnost z něj dělají cenově výhodné řešení pro mnoho aplikací. Díky minimálním nárokům na údržbu, rychlé instalaci, flexibilitě a minimálním únikům je klapka tím nejlepším produktem pro průmyslové aplikace, které vyžadují spolehlivou kontrolu průtoku kapaliny.
Výhody
1. Dvojitá excentrická škrticí klapka je nový typ škrticí klapky, jejíž životnost bude prodloužena díky konstrukci, kdy je pryžový těsnicí kroužek kolem kotouče mimo kovové sedlo, když je kotouč zcela otevřen.
2. Stupeň těsnosti mezi pryžovým těsnicím kroužkem a kotoučem lze nastavit stlačením těsnění pro dosažení nejlepšího výkonu těsnění.
3. Hřídel škrticí klapky je nesena samomaznými pouzdrovými ložisky, která mohou snížit tření vznikající při přenosu hřídele ventilu a snížit točivý moment.
Komponenty
Ne. | Část | Materiál |
1 | Převodovka | GG20 (převodovka GGG40) |
2 | Zastavit | SS416 |
3 | Tělo | GGG40 |
4 | Disk | GGG40 |
5 | Šrouby | SS304 |
6 | Držák | Uhlíková ocel |
7 | Gumové těsnění | EPDM |
Rozměry
DN | L | H | H1 | H2 | b | f | n-∅d0 | ∅D | ∅D1 |
300 | 270 | 693 | 415 | 250 | 22 | 4 | 12-23 | 445 | 400 |
400 | 310 | 860 | 475 | 350 | 30 | 4 | 16-27 | 565 | 515 |
500 | 350 | 1023 | 536 | 418 | 33 | 5 | 20-27 | 670 | 620 |
600 | 390 | 1173 | 674 | 435 | 36 | 5 | 20-31 | 780 | 725 |
800 | 470 | 1522 | 802 | 570 | 36 | 5 | 24-34 | 1015 | 980 |
