Popis

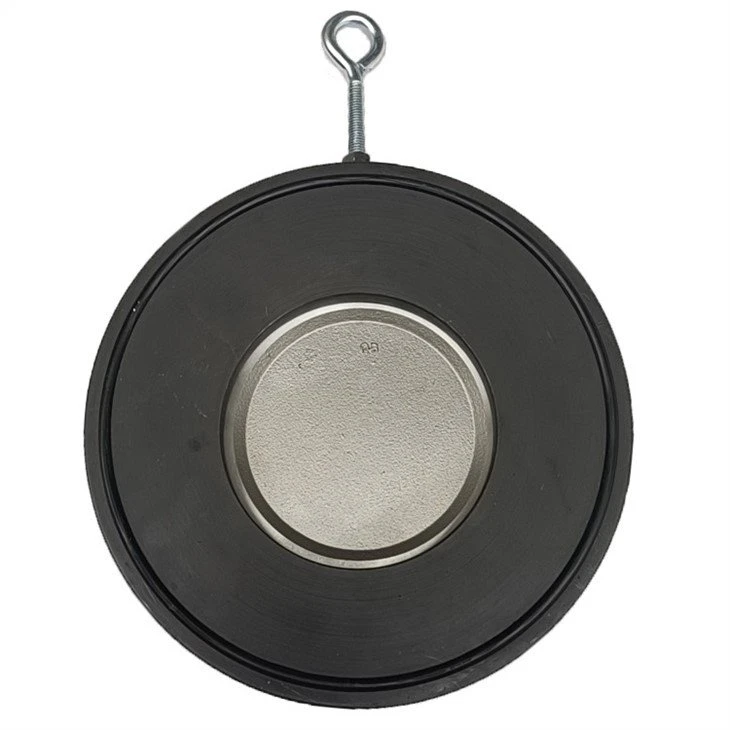

Funkcí tohoto otočného zpětného ventilu sendvičového typu je zabránit zpětnému toku média v potrubí. Ventil, který se sám otevírá nebo zavírá proudem a silou média, aby zabránil zpětnému toku média, se nazývá zpětný ventil. Zpětný ventil patří do kategorie automatických ventilů a používá se hlavně v potrubí, kde médium proudí jedním směrem, takže umožňuje proudění média pouze jedním směrem, aby se předešlo nehodám. Tento typ ventilu by měl být obecně instalován v potrubí vodorovně. Produkt je široce používán v průmyslu pitné vody, zásobování vodou a odvodňování, zavlažování a energetiky.
Funkce
1. Swingový zpětný ventil sendvičového typu má krátkou délku a nízkou hmotnost, což je vhodné pro vertikální nebo horizontální instalaci potrubí.
2. Výrobek má úzký zdvih a malý dopad zavírání. Má hladkou dráhu toku, takže odpor tekutiny je malý.
3. Tento zpětný ventil má dobrou odolnost proti korozi, dobrou spolehlivost a dobrou odolnost proti nárazu, takže má dlouhou životnost.
4. Široce používané v průmyslu pitné vody, zásobování vodou a odvodňování, zavlažování a energetiky.
Komponenty
Ne. | Část | Materiál |
1 | Tělo | WCB/SS316 |
2 | Disk | WCB/SS316 |
3 | Zvedací kroužek | Pozinkovaná ocel |
4 | Držák | WCB/SS316 |
5 | O-kroužek | EPDM/FPM |
6 | O-kroužek | EPDM/FPM |
7 | Šroub | Pozinkovaná ocel |
Rozměry
DN | L | ∅A | ∅D | d |
40 | 16 | 22 | 94 | 14 |
50 | 16 | 32 | 109 | 15 |
65 | 16 | 43 | 129 | 16 |
80 | 16 | 56 | 144 | 16.5 |
100 | 16 | 73 | 164 | 17 |
125 | 16 | 95 | 195 | 17.5 |
150 | 19 | 116 | 221 | 20.5 |
200 | 22 | 156 | 276 | 25.5 |
250 | 32 | 200 | 330 | 40.5 |
300 | 38 | 235 | 380 | 42.5 |
350 | 38 | 280 | 444 | 49 |
400 | 44 | 316 | 491 | 56.5 |
450 | 50 | 360 | 550 | 65.5 |
500 | 56 | 405 | 610 | 73.5 |
600 | 62 | 486 | 724 | 84.5 |
