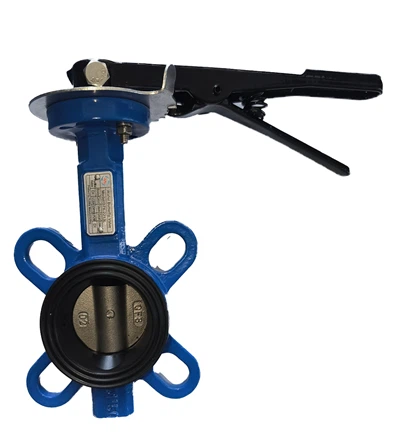

Popis
Oplatkový škrticí ventil je široce používán v různých potrubích pro zásobování vodou a odvodňování, likvidace odpadních vod a zavlažování pro rychlé zastavení průtoku média v potrubním systému otevřením a uzavřením o 1/4 otáčky kotouče. Konstrukce klapkových klapek má však funkci nastavení.
Komponenty (rukojeť)
|
ŽÁDNÝ. |
Jméno |
Materiál |
|
1 |
Tělo |
GGG50 |
|
2 |
Pouzdro |
Polymer |
|
3 |
Gumová manžeta |
EPDM/NBR |
|
4 |
Zastavit |
SS410 |
|
5 |
Disk |
GGG50 |
|
6 |
Pouzdro |
Polymer |
|
7 |
O-kroužek |
EPDM |
|
8 |
Pouzdro |
Polymer |
|
9 |
Pákový šroub |
SS201 |
|
10 |
Zastavit |
SS410 |
|
11 |
Zacházet s |
GGG50/uhlíková ocel |

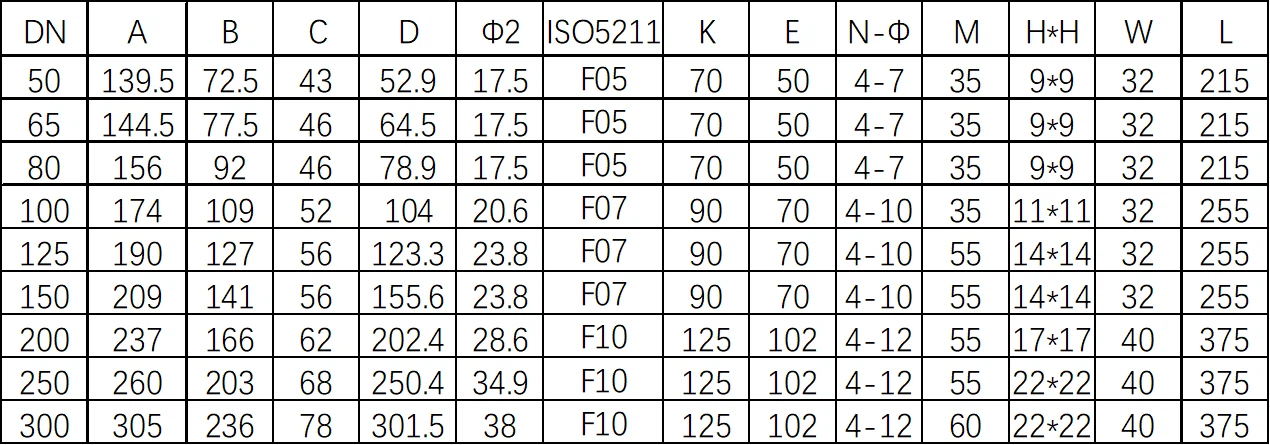

Rozměry
Komponenty (šnekové kolo)
|
ŽÁDNÝ. |
Jméno |
Materiál |
|
1 |
Tělo |
GGG50 |
|
2 |
Pouzdro |
Polymerový rukáv |
|
3 |
Sedadlo |
EPDM |
|
4 |
Zastavit |
SS410 |
|
5 |
Disk |
GGG50/SS304/SS316 |
|
6 |
Pouzdro |
Polymerový rukáv |
|
7 |
Pouzdro |
Polymerový rukáv |
|
8 |
Expanzní gumový kroužek |
NR |
|
9 |
O-kroužek |
EPDM |
|
10 |
Pouzdro |
PTFE |
|
11 |
Šneková převodovka |
GGG50 |
|
12 |
Vnitřní pojistný kroužek |
50 milionů |
|
13 |
Šroub |
SS201 |
|
14 |
Pružinová pračka |
SS201 |
|
15 |
Plochá podložka |
SS201 |
Rozměry
